1. Класификација према врсти и начину повезивања:
Тип: даљински, интегрисани, плуг-ин
Начин повезивања: прирубнички прикључак, спој стезаљке, навојни прикључак.
Како је приказано испод:
 |  |  |
 |  |  |
2. Карактеристике и апликације:
магнетни мерачи протока за воду су инструмент који мери проток проводних течности на основу принципа Фарадејевог закона електромагнетне индукције. Када проводљива течност тече у цеви, она пресеца линије магнетног поља у вертикалном смеру, а индуковани електрични потенцијал се генерише на електродама са обе стране цеви. Величина индукованог потенцијала је пропорционална просечној брзини протока проводног медијума унутар цеви. Величина индукованог потенцијала се преноси на претварач, а претварач израчунава проток у смеру казаљке на сату и кумулативни проток.
⑴. У цевоводу нема делова отпорних, губитак притиска је веома мали, мерљиви опсег протока је велики, однос максималног протока и минималног протока је генерално већи од 20:1, а применљив опсег пречника индустријске цеви широка, до 3м.
⑵. Излазни сигнал је линеаран са измереним протоком и има високу тачност. Може да мери брзину протока свих проводних течности као што су киселине, алкалије, раствори соли, вода, канализација, корозивне течности, блато, минерална целулоза, папирна маса, итд. са проводљивошћу већом или једнаком 5 μс/цм. .
3. Технички параметри:
Назив производа | Мерач протока пића |
Максимални проток | 15m/s |
Ниво тачности | ±0.5% ,±0.2% |
Проводљивост течности | >5μС/цм |
Номинални притисак | 1.6Мпа (ако је потребно прилагодити, молимо консултујте нас) |
Калибар | ДН6-ДН3000 |
Материјал облоге | ПТФЕ, ПФА, Ф46 тврда гума, неопрен, полиуретан, |
Електрода | СУС316, Хастеллои Ц(ХЦ), Хастеллои Б(ХБ) |
Влажност околине | 5-100%РХ (релативна влажност) |
Температура околине | -25 степен до +60 степен |
Опсег мерења | 1500:1, Мање или једнако 15м/с |
Тип структуре | Компактан тип, подељени тип, тип на утичницу |
Ниво заштите | ИП68, ИП67, ИП65 (подразумевано) |
Ек-прооф Марк | ЕкмдИИБТ4 |
Напајање | 24ВДЦ, 220ВАЦ, 3.6В литијумска батерија |
Излаз сигнала | 4-20Ма излаз , импулсни излаз |
Комуникациони протокол | Модбус РС485, Харт протокол |
4.Изборелектродематеријал
| Материјал електроде | Отпорност на корозију |
СУС316 | За индустријску воду, воду за домаћинство, канализацију, корозивне медије, који се широко користе у нафтној, хемијској, уреи и другим индустријама. |
Волфрам карбид обложен нерђајућим челиком | За некорозивне, високо абразивне медије |
тантал (тан) | Има одличну отпорност на корозију, а стакло је веома слично, поред флуороводоничне киселине, димљене азотне киселине, алкалија, скоро свих хемијских медија (укључујући хлороводоничну киселину, сумпорну киселину и царску воду) корозију. |
титанијум (Ти) | Отпоран је на морску воду, разне хлориде и хипохлорите, оксидативне киселине (укључујући димајућу азотну киселину), органске киселине, алкалије, итд, и није отпоран на корозију чистих редукционих киселина (као што су сумпорна киселина и хлороводонична киселина). Међутим, ако киселина садржи оксидансе (као што су азотна киселина, Фе +++, Цу ++), корозија је знатно смањена. |
Хастеллои Ц(ХЦ) | Оксидативна киселина, као што је азотна киселина, мешана киселина или хромна киселина и сумпорна киселина мешана корозија медијума, али такође отпорна на оксидационе соли као што су Фе +++, Цу ++ или друге оксидансе као што је раствор хипохлорита изнад мора ниво, корозија морске воде |
Платина - легура иридијума | Скоро се односи на све хемикалије, али не и на амонијумове соли. |
Хастеллои Б(ХБ) | Хлороводонична киселина свих концентрација испод тачке кључања има добру отпорност на корозију, али и сумпорну киселину, фосфорну киселину, флуороводоничну киселину, органске киселине и друге неоксидирајуће киселине, алкалије, неоксидирајући раствор соли на корозију. |
5. Опсег протока
Табела за поређење протока{0}}протока | |||||||
| 0.01 | 1 | 2 | 3 | 4 | 5 | 15 |
15 | 0.0064 | 0.6362 | 1.2723 | 1.9085 | 2.5447 | 3.1809 | 9.5426 |
20 | 0.0113 | 1.1310 | 2.2619 | 3.3929 | 4.5239 | 5.6549 | 16.9646 |
25 | 0.0177 | 1.7671 | 3.5343 | 5.3014 | 7.0686 | 8.8357 | 26.5072 |
40 | 0.0452 | 4.5239 | 9.0478 | 13.5717 | 18.0956 | 22.6195 | 67.8584 |
50 | 0.0707 | 7.0686 | 14.1372 | 21.2058 | 28.2743 | 35.3429 | 106.0288 |
65 | 0.1195 | 11.9459 | 23.8919 | 35.8377 | 47.7836 | 59.7295 | 179.1886 |
80 | 0.1810 | 18.0956 | 36.1911 | 54.2867 | 72.3823 | 90.4779 | 271.4336 |
100 | 0.2827 | 28.2743 | 56.5487 | 84.8230 | 113.0973 | 141.3717 | 424.1150 |
150 | 0.6362 | 63.6173 | 127.2345 | 190.8518 | 254.4690 | 318.0863 | 954.2588 |
200 | 1.1310 | 113.0973 | 226.1947 | 339.2920 | 452.3893 | 565.4846 | 1696.4600 |
300 | 2.5447 | 254.4690 | 508.9380 | 763.4070 | 1017.8760 | 1272.3450 | 3817.0351 |
350 | 3.4636 | 346.3606 | 692.7212 | 1039.0818 | 1385.4424 | 1731.8030 | 5195.4089 |
400 | 4.5239 | 452.3893 | 904.7787 | 1357.1680 | 1809.5574 | 2261.9467 | 6785.8401 |
450 | 5.7256 | 572.5553 | 1145.1105 | 1717.6658 | 2290.2210 | 2862.7763 | 8588.3289 |
500 | 7.0686 | 706.8583 | 1413.7167 | 2120.5750 | 2827.4334 | 3534.2917 | 10602.8752 |
600 | 10.1788 | 1017.8760 | 2035.7520 | 3053.6281 | 4071.5041 | 5089.3801 | 15268.1403 |
700 | 13.8544 | 1385.4424 | 2770.8847 | 4156.3271 | 5541.7694 | 6927.2118 | 20781.6354 |
800 | 18.0956 | 1809.5574 | 3619.1147 | 5428.6721 | 7238.2295 | 9047.7868 | 27143.3605 |
900 | 22.9022 | 2290.2210 | 4580.4421 | 6870.6631 | 9160.8842 | 11451.1050 | 34353.3157 |
1000 | 28.2743 | 2827.4334 | 5654.8668 | 8482.3002 | 11309.7336 | 14137.1669 | 42411.5008 |
1200 | 40.7150 | 4071.5041 | 8143.0082 | 12214.5122 | 16286.0163 | 20357.5204 | 61072.5612 |
1400 | 55.4177 | 5541.7694 | 11083.5389 | 16625.3083 | 22167.0778 | 27708.8472 | 83126.5416 |
1600 | 72.3823 | 7238.2295 | 14476.4589 | 21714.6884 | 28952.9179 | 36191.1474 | 108573.4421 |
1800 | 91.6088 | 9160.8842 | 18321.7684 | 27482.6525 | 36643.5367 | 45804.4209 | 137413.2627 |
2000 | 113.0973 | 11309.7336 | 22619.4671 | 33929.2007 | 45238.9342 | 56548.6678 | 169646.0033 |

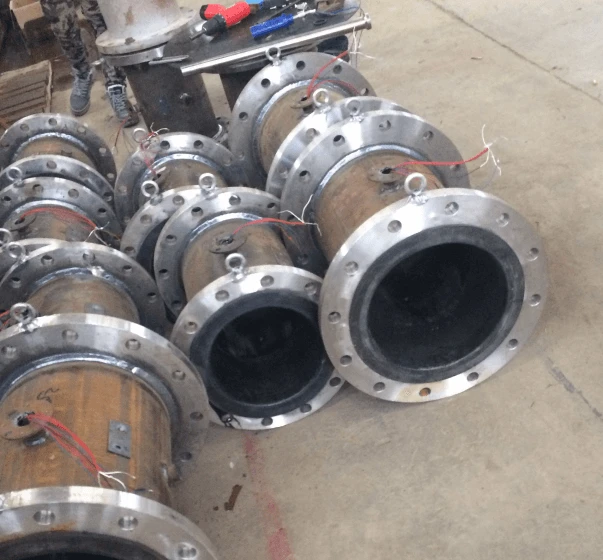

6. Заваривање делова:
Заваривање магнетних мерача протока за водени део је такође критичан део. Користимо аргон-лучно заваривање за бешавно заваривање како бисмо осигурали ниво заштите и радни век сензора протока.
 |  |
 |  |
7.ФАК
П: Да ли сте произвођач?
О: Да, ми смо произвођач, можемо вам понудити најквалитетнији мерач протока и конкурентну цену. Можемо задовољити ваше прилагођене потребе.
П: Да ли имате неки сертификат? Можете ли да пружите базу сертификата на мој захтев?
О: Имамо ИСО и ЦЕ сертификат. Ако су вам потребни други сертификати, можемо се пријавити.
П: Која је гаранција за ваш производ?
О: Две године гаранције.
8. Тачан начин инсталације:
9. О нама:
Компанија Хенан Јуниуан има напредну производну технологију и савршен систем постпродајних услуга. Главни производи су: електромагнетни мерач протока воде, вртложни мерач протока ваздуха, мерач протока турбинског уља, ултразвучни мерач протока воде, уређај за пригушивање, ротациони мерач, комплетан сет аутоматског мерача протока, који се широко користи у електроенергетици, металургији, водоснабдевању и одводњи , нафтна, папирна, хемијска, медицинска, лака индустрија, заштита животне средине и други сектори.
Наша филозофија: тежња за изврсношћу, професионализам.
Наш циљ: Да опстанемо нашим квалитетом, да освојимо усмену предају својом услугом.
 |  |
 |  |
Ако имате још питања, контактирајте нас, имаћемо професионалне продајне представнике да вас контактирају да одговоре на сва ваша питања! ! !
